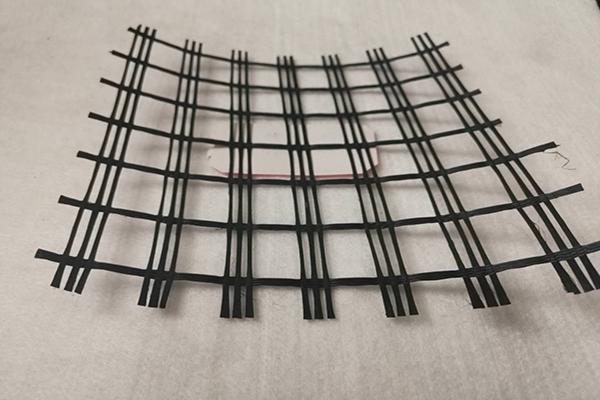

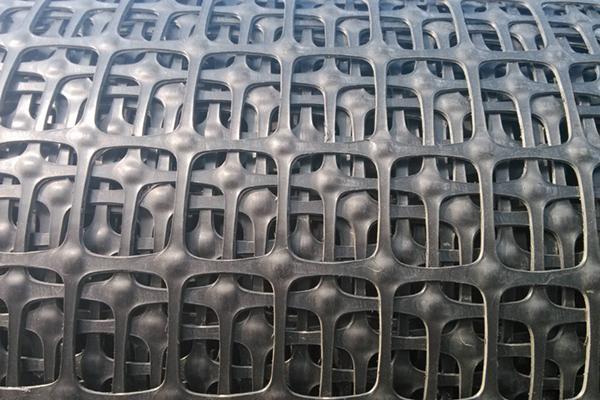

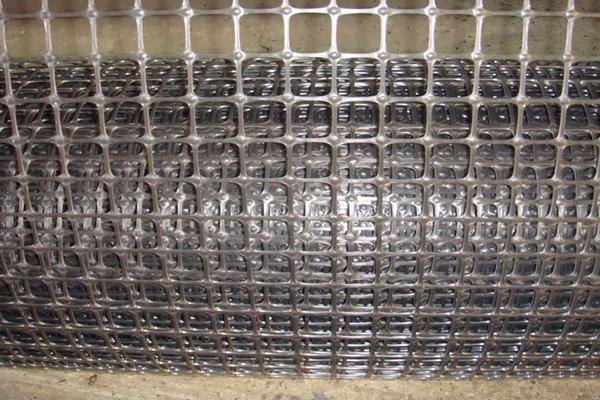

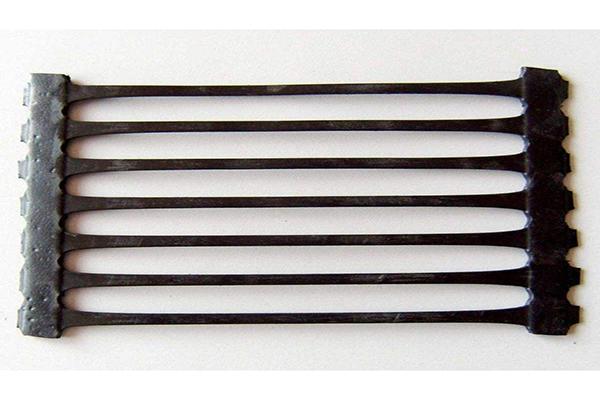

在路基上常用的材料是土工格柵，它不僅可以用在路基上，在其它的地方應用范圍也是非常廣的，不知道大家對它的施工了不了解呢？今天小編來聊一聊它的施工作業指導書。下面一起看一下吧。

1、適用范圍

適用于路基加固土工格柵施工。

2、作業準備

①路堤分層碾壓完好，平整度符合規范要求。

②組織技術及有關人員學習設計文件及相關的施工技術規范，技術人員進行技術交底和現場劃格放樣。

3、技術要求

① 當填筑高度達到設計鋪設土工格柵的高程時，在檢驗合格的填層面上進行測量放線，按設計要求定出鋪設土工格柵的位置。

② 土工格柵的搭接要符合技術規范要求。

4、施工程序與工藝流程

（1）施工準備

①測量放樣及場地清理

按施工規范和設計要求施工場地進行測量和放樣。

②材料準備

用于路堤邊坡加筋補強的土工格柵采用雙向土工格柵，土工格柵的幅寬不應小于2.5m，抗拉強度不小于25KN/m，延伸率≤10%。

用于軟基加固采用樁網復合地基的土工格柵采用雙向土工格柵，選用高強聚丙烯材料用于軟基加固，抗拉強度根據計算確定，但一般不小于80KN/m，土工格柵的幅寬≥5.0m，延伸率≤8%。

土工格柵鋪設前對每批產品的性能經國家授權的由資質的產品質量監督檢驗中心進行檢測，檢測頻率不少于3 組，合格后方可鋪設。質量應符合種國家行業標準要求。

（2）施工方法

①在測定的范圍內進行鋪設。土工格柵平鋪于路基上，外緣距邊坡一般為0.6m，鋪設寬度按設計要求設置。

②鋪設時不容許有褶皺，要拉緊，并與路基面密貼。鋪實后用Ｕ型鐵釘或竹釘加以固定。

③鋪設土工格柵時，土層表面應平整，不得有堅硬凸出物，鋪好后及時填砂覆蓋，避免受陽光長時間的直接暴曬。

④斜坡地面須在邊坡坡腳處地面挖設2.5-4.5m 寬平臺。

⑤鋪設多層土工格柵時，其上下層接縫應交替錯開，錯開距離不得少于0.5m。

⑥土工格柵不得直接鋪設在碎石等堅硬的下承層上，應在土工格柵和碎石之間鋪設5cm 厚的中、粗砂保護層。

5、施工要求

①對原地面進行清理碾壓，基底處理同一般路基填筑施工處理，處理完畢檢驗合格后再進行路基的分層填筑。

②土工格柵鋪開后，應及時填筑填料，未鋪填料時，機械車輛不得在上面行走。

6、勞動組織

每個作業工地人員配備表

①負責人：1 人

②技術主管：1 人

③技術、安全、質檢、測量人員：5-6 人

④機械工、普工：5-15 人

7、材料要求

土工合成材料規格及性能、縱向抗拉強度、伸長率等符合設計及規范要求。

8、設備機具配置

主要機具設備配置有運輸汽車。

9、質量控制及檢驗

（1）質量控制

①原材料質量按規定頻率和標準抽檢，施工中加強防護，防治污染和破壞。

②土工合成材料的下承層表面應整平、壓實，并清除表面堅硬突出物。

③鋪設土工合成材料時，應將強度高的方向置于路堤主要受力方向， 當設計有特殊要求時按設計鋪設。

④土工合成材料鋪好后應按設計要求鋪回折段，并及時用砂覆蓋。

⑤嚴禁碾壓及運輸設備等直接在土工合成材料上碾壓或行走作業。

⑥搭接和錨固寬度符合要求。

⑦原地面排水應形成4%的路拱。

⑧鋪土工合成材料屬于隱蔽工程，施工過程中應有質檢人員現場監控并做好隱蔽工程檢查記錄，報監理簽認后方可進行下一道工序施工。

（2）質量檢驗方法和頻率

   檢驗項目                允許偏差               施工單位檢驗數量                            檢驗方法

①鋪設范圍            不小于設計值           線路縱向每100m抽樣檢驗3處          尺量，查施工記錄

②搭接寬度            +50mm                  且每檢驗批不少于3處

③豎向間距           ±30mm

④上下層接縫錯開

   距離                ±50mm

⑤回折長度

10、安全及環保要求

（1） 安全要求

①在施工作業場地設置明顯標志，施工重地，閑人免進，進入施工現場，必須戴安全帽，防高空墜物。

②安全用電，配電盤應嚴加保護，設置漏電保護裝置，防止漏電。所用電線不得私自亂拉亂扯，經常檢查電路系統是否有破皮、漏電、短路等潛在問題。

③非機械操作人員，不得操作機械施工，作到持證上崗。在夜間施工時，應有足夠的照明，加強安全管理。施工期間，做好防火、防盜安全保衛工作，嚴禁酒后作業。

（2）環保要求

①進入施工現場的施工人員要穿戴整齊；施工人員須佩帶上崗證上崗操作。

②施工場地內的臨時排水、廢棄雜物及時清除出場，不準亂丟亂放，注意施工場地的整潔。

③施工時加強對環境的保護，避免裁剪的土工格柵到處撒落，防止下雨流入農田及河流。

以上就是今天的內容，感謝大家的閱讀和觀看，希望對大家有幫助，期待我們以后的合作。
